當前，我國城市軌道交通迅速發展，地鐵運營線路長度呈現高速增長態勢，臨近的施工活動可能會對地鐵隧道的安全性和穩定性產生不利影響，如地鐵隧道結構的變形、沉降等，因此，對地鐵隧道實施保護監測顯得尤為重要。

創新與發展｜自動化監測

傳統的地鐵隧道變形監測方法主要依賴于人工測量，存在著人力成本高、監測頻率低、數據獲取困難等問題，無法滿足地鐵隧道保護的實時監測需求，而自動化監測系統能夠?qū)崟r、連續地監測地鐵隧道的變形情況，并提供準確可靠的數據。通過自動變形監測系統能夠及時發現異常變形情況，進而采取相應的措施進行修復和加固，從而提升地鐵隧道的安全性和可靠性。

01.測量機器人

測量機器人是一種具有高度智能化的現代測量儀器，通過對目標進行自動識別、照準與讀數，使測量過程便利化，增強其穩定性。在短時間內實現對多個測量目標點持續且重復地觀測，極大提升了測量效率。

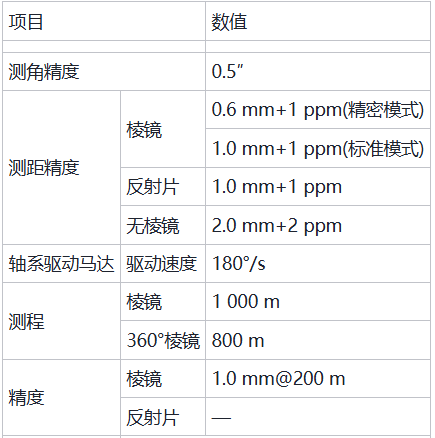

徠卡TS50技術參數

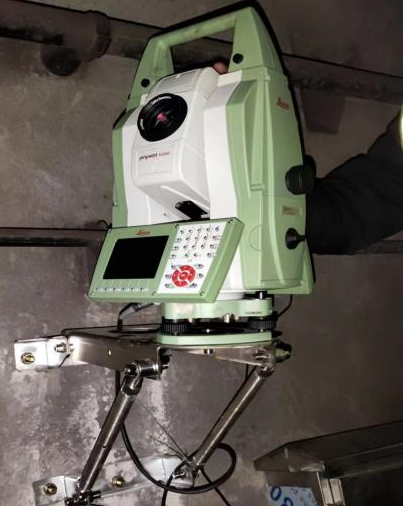

自動化監測工作基站

02.監測點布設

根據《城市軌道交通工程監測技術規范》（GB50911-2013）要求，地鐵區間隧道保護監測項目主要內容有：

①道床沉降監測：地鐵道床沉降監測是一項長期、周期性、高精度的工作，通過分析道床沉降情況，判斷地鐵結構的安全狀態，及時發現問題并采取相應措施，對保證運營安全具有重要意義。

②拱頂沉降監測：隧道的水平位移對于隧道結構和列車運行安全至關重要。通過對水平位移的監測，能及時發現隧道結構的變形，從而及時采取修復措施，確保列車安全運行。

③相對收斂監測：隧道管片是構成隧道的重要組成部分，其結構的穩定性直接關系到隧道的安全運行。通過監測隧道管片的變形情況，能及時發現管片結構的變化，預警可能出現的問題，及時采取修復和加固措施，確保隧道的安全性。

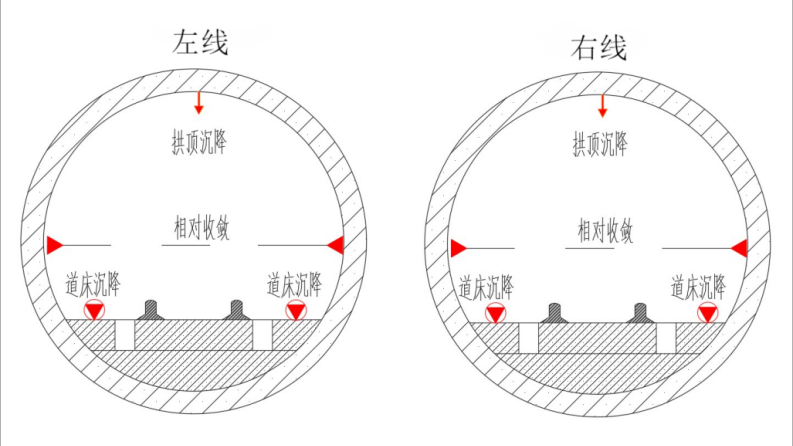

監測點位布置示意圖如下圖所示：

地鐵隧道內的監測點采用L型直角連接件配小規格反射棱鏡，用膨脹螺絲及植筋膠錨固在監測位置的側壁或道床上，棱鏡反射面指向工作基站。

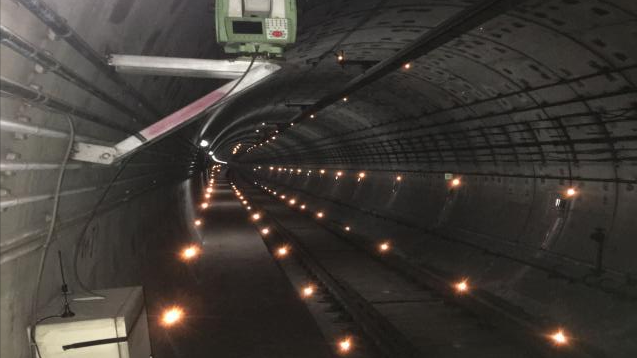

區間隧道監測點現場圖

03.自動化監測系統

自動化監測系統集測量機器人、無線控制器等于一體，其主要通過對隧道內儀器設備進行遠程控制來采集測點的監測數據自動計算變形結果，并實時顯示當前的測量信息。

自動化監測工作流程圖

04 監測數據遠程獲取與處理

①測取初始值：施工前，由人工操作機器人首次觀測各監測點。隨后，自動化系統采集3天數據，取平均值作為初始值。

②自動化監測：通過操作自動化監測處理系統軟件，按照設定的觀測方案和限差，控制測量機器人對基準點和監測點進行測量。

③數據自動處理：系統實時處理觀測數據，獲取坐標值，并通過軟件自動進行不同時間段數據的平差處理。

數據平差界面

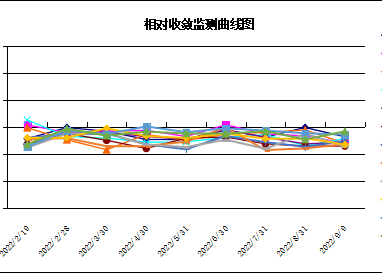

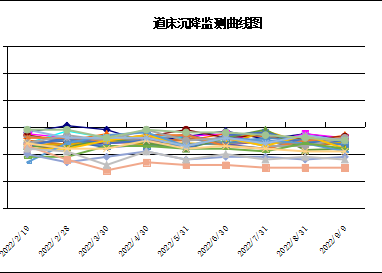

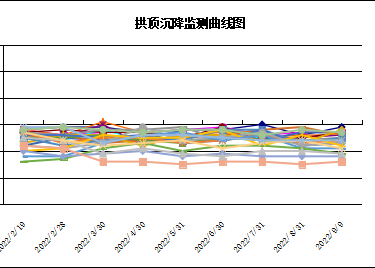

④報表輸出：系統根據平差后的數據，可以按照一定的格式進行數據輸出。以下為輸出成果界面：

應用｜特點與優點

· 系統可實現24小時無人自動監測，即使在列車運行中也能進行自動監測，有效節省人力并確保地鐵安全運營。

· 建立高精度基準點，采用實時差分式測量，可減少誤差，顯著提升測量精度。

· 簡化氣象等附加設備，為系統在計算機控制下實現全自動、高可靠的變形監測創造有利條件。

· 實時進行數據處理、數據分析、報表輸出及提供圖形等。

· 利用手機通訊遠程監控，自動報警。

· 短時間內同時求得被測點位三維坐標，根據監測方案的要求作全方位預報。

近年來，公司積極引進徠卡測量機器人及配套的自動化數據采集系統，成功攻克了地鐵運營封閉時段無法實時且連續采集監測數據的難題。與傳統監測方法相比，自動化監測具有顯著優勢，不僅提升了工作效率，還大大降低人力和時間成本。此外，自動化監測系統能夠在各種復雜環境中穩定運行，為地鐵運營的安全性和可靠性提供有力保障。
